Предоставляем в оренду GNSS оборудование

Отчет GNSS съемки

Для получения отчета ско ошибок измерений приемником Leica, а также пояснительной записки, необходимо:

  1. Скачать исходные данные.
  2. Установить программный комплекс «СГТ». (Нужен только, автоматического прописывания  в отчет Базовой станции)
  3. Генерировать отчет.

1. Скачать с приемника данные. Исходными данными для отчета являются файлы 1) LAND XML 2) ASCII файл / FRT — это простой TXT файл

*Ниже приведен пошаговый пример получения согласно пункта А) 2-х файлов 1) ХМL 2) ASCII

1) произведем экспорт XML.
В меню «проекты» выбрать вкладку «экспорт»

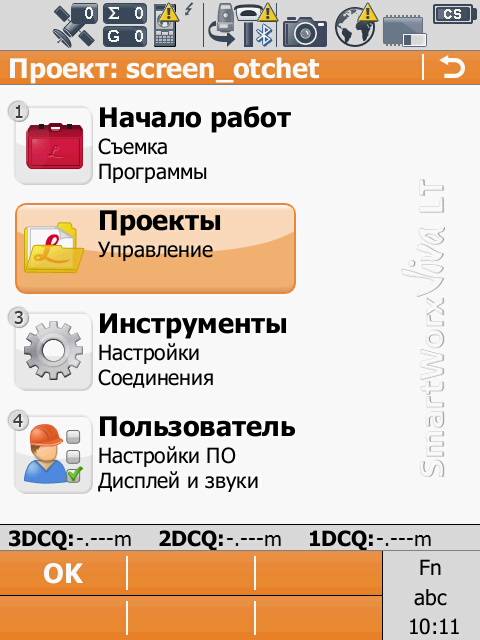

1

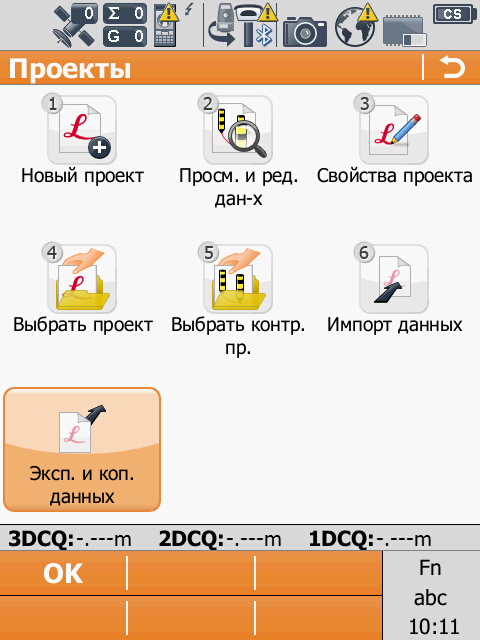

2

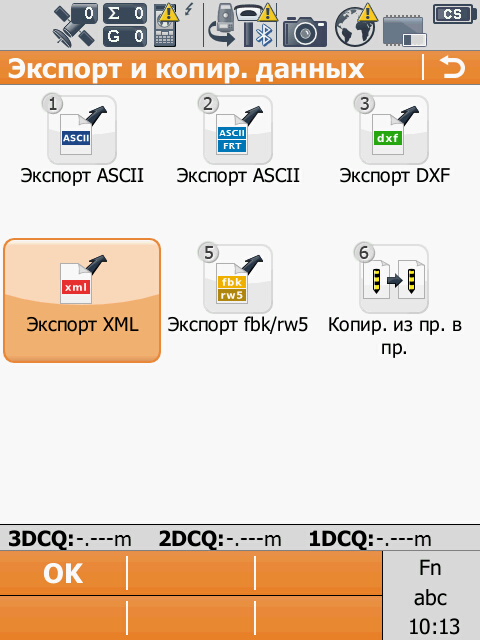

4

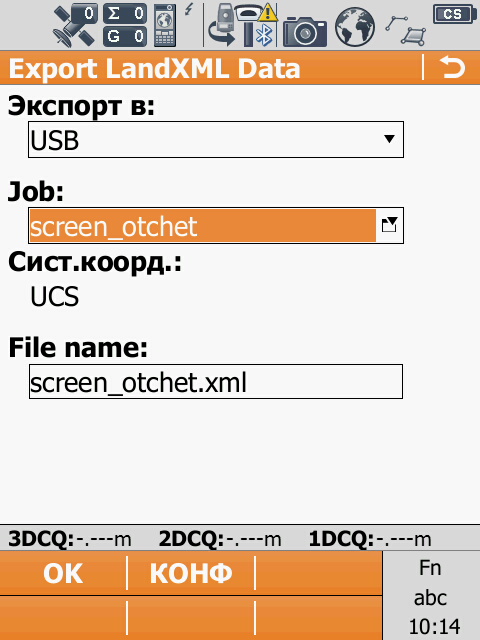

4.1

Для верного экспорта должны быть установлены следующие настройки:

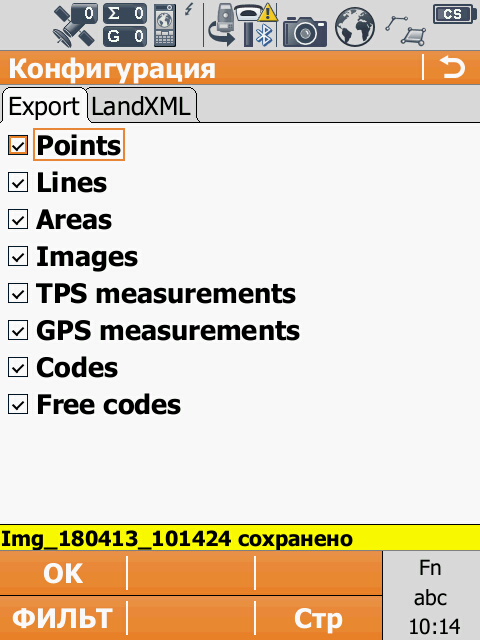

4.2
4.3

2) произведем экспорт ACII файла

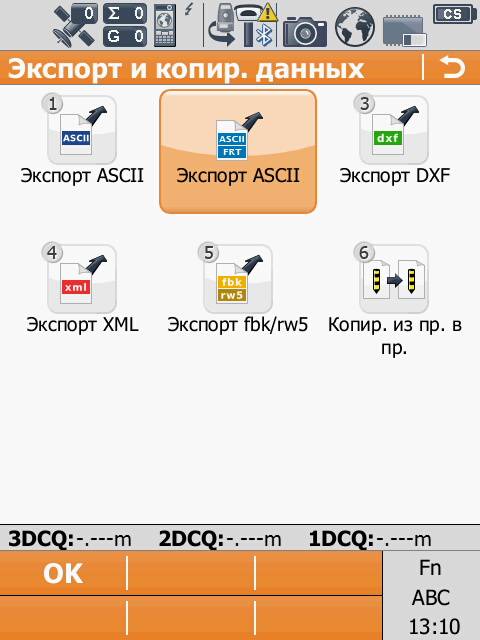

5

Для верного экспорта должны быть установлены следующие настройки:

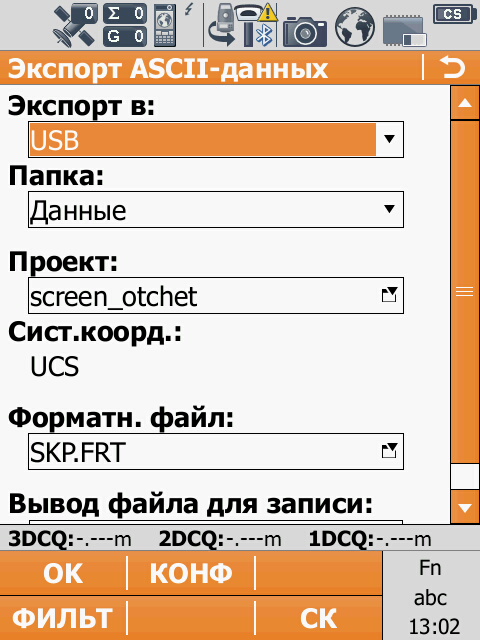

5.1
5.3
5.2

2. Установить программный комплекс «CGT»

Программный комплекс CGT, а именно Демо-версию, можно скачать с официального сайта http://cgt.at.ua/. Ссылка на скачивание Демо-версии расположена в разделе «Каталог файлов”. Чтобы получить доступ к данному разделу необходимо зарегистрироваться на сайте http://cgt.at.ua/.

Демо-версия ПК «CGT” не имеет ограничений, связанных с формированием отчетовов по съемке GNSS-приемником Leica GS08 NetRover. Установка программы производится стандартными действиями и не требует дополнительных знаний.

После установки Демо-версии ПК CGT , необходимо запустить программу «Визирь”. В верхнем меню «Файл/Обработка данных GNSS-приемника” вызывается окно для чтения данных результатов съемки GNSS-приемника в формате XML и TXT.

cgt1

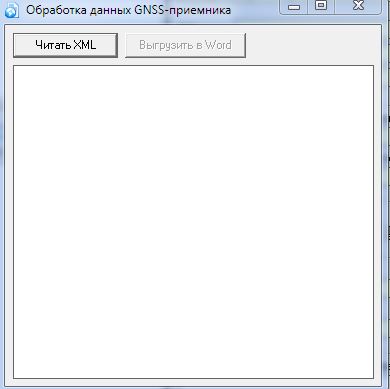

Далее нажимаем кнопку «Читать XML” и указываем необходимый файл формата XML, при этом соответствующий файл *.frt должен находиться в той же папке папке и иметь такое же имя. При удачном чтении файла в текстовом окне формы, будут выведены первые строки данного файла.

cgt2

3. Генерировать отчет.

Для формирования отчета нажимаем кнопку «Выгрузить в Word”. После чего будет автоматически открыт шаблон отчета в текстовом редакторе MS Word, в который будут выгружены данные результата съемки.

primer_otcheta

Звіт з GNSS-зйомки за сімома параметрами (калібровка):

http://goo.gl/H94yft

Звіт з GNSS-зйомки при використанні RTCM системи координат:

http://goo.gl/30VOxa

Шаблон FRT файла для RTCM и Местной СК:

https://www.dropbox.com/s/75hhfiy4imac0hu/%D0%92%D1%81%D0%B5%20%D0%B0%D1%80%D1%85%D0%B8%D0%B2.zip?dl=0
